Weiches & elegantes Dimmen für alle abschnitt-dimmbaren Leuchtmittel (LED, Halogen, AGL, etc)

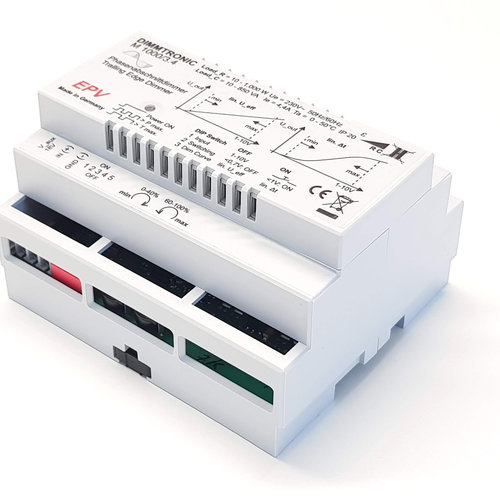

1000W Phasenabschnittdimmer 230V zum manuellen Dimmen (Taster) oder 0-10V / 1-10V. DIMMTRONIC M1000 3.4

230V Phasenabschnittdimmer für manuelles oder automatisches Dimmen.

  • Weiches & elegantes Dimmen für alle abschnitt-dimmbaren Leuchtmittel (LED, Halogen, AGL, etc)
  • Einfache & präzise Anpassung des Dimmbereichs an Ihre Leuchtmittel, sodass Sie die beste Dimmperfomance aus Ihren Leuchtmitteln holen
  • 2 Kennlinien.
  • Tastbetrieb oder 1-10V / 0-10V Modus
  • Geringe Minimal- aber hohe Maximallasten
  • Ideal z.B. für Restaurants, Hotels und hochwertige Privatwohnungen

Dimmer Phasenabschnitt 1-10V 0-10V 1000WDie EPV-Dimmer der M1000 Reihe stehen seit Jahren für zuverlässige Funktion und einfache Bedienung. In der jüngsten Produktgeneration finden Sie zahlreiche  Verbesserungen, die die Dimmer noch wertvoller für Ihre Projekte machen.

Durch 2 Kennlinien und einstellbare Min/Max Werte lässt sich das Dimmverhalten jetzt noch einfacher an unterschiedlichste Projektanforderungen anpassen. Zum anderen erfolgt das Dimmen noch weicher und gleichmäßiger als bisher.

Bedienanleitung / Datenblatt >>

Hier geht's direkt zum Produkt >>

Lasten

Geringe Mindestlasten, ideal für LED Lampen. Um ein flackerfreies und gut einstellbare Dimmen zu gewährleisten, arbeitet der Dimmer mit sehr geringen Mindestlasten ab nur ca. 10 Watt bzw. 10 VA.

  • Ohmsche Lasten: min. 10 Watt, max. 1000 Watt
  • Kapazitive Lasten: min. 10 VA, max. 850 VA

Tastbetrieb:

  • Kurztasten = Ein- / Ausschalten.
  • Langtasten = Auf- und Abdimmen, jeweils bis in die eingestellten Maximum und Minimum-Werte
  • kein automatisches Durchfahren der Extremwerte, damit auch die Endpositionen sauber angefahren werden können.

1-10V und 0-10V Betrieb:

  • Steuerung per 1-10V oder 0-10V Signal.
  • 10V = eingestelltes Maximum (siehe unten)
  • 1V = eingestelltes Minimum (siehe unten)
  •  < 0,7V: Abschaltung der Last, falls eingestellt (siehe unten)

Anschlussbild Phasenabschnittdimmer EPV M1000 3.4

2 wählbare Kennlinien für ideale Beleuchtungsergebnisse in Ihren Projekten

Um mit unterschiedlichsten Leuchtmitteln beste Ergebnisse zu erzielen, bietet Ihnen der M1000 3.4 Dimmer zwei Kennlinien:

  • Ausgangspannung U_eff linear
  • Ausgangsspannung Ueff proportional zum Dimmwinkel

Über einen Dip-Schalter wechseln Sie zwischen diesen beiden Dimmkurven.

Phasenabschnittdimmer mit 2 umschaltbaren Dimmkurven

Minimum und Maximum einzeln einstellbar.

  • Minimum einstellbar zwischen 0% und 40%
  • Maximum einstellbar zwischen 60% und 100%

Der Clou dabei:
Der verbleibende Bereich der originalen Kennlinie wird immer auf die vollen 1-10V Steuerspannung abgebildet. Beim Dimmen haben Sie also trotz gewählter Min- und Max Einstellungen keinen Totbereich.  Phasenabschnittdimmer mit einstellbarem Maximum und Minimum

Die neue Dimmkurve nach Beschneidung des Dimmbereichs sieht also so aus:

Aufgespreizter Restbereich auf 1-10V

Optionale Abschaltung der Last

Falls über den Dipschalter aktiviert, schaltet der Dimmer die betriebene Last bei einer Steuerspannung kleiner 0,7V komplett ab. Dimmer mit Abschaltung der Last durch Steuersignal



18V DC AUX-Versorgungsspannung

  • zur direkten Integration von EPV Lichtsensoren und Präsenzmeldern.
  • Hieran können z.B. EPV Präsenzmelder der ecos PM 24V/5K Reihe in MASTER / SLAVE Konfiguration direkt betrieben werden. So kann z.B. ein präsenzbasiertes Auf- und Abdimmen von dimmbarer Beleuchtung in Hotel - oder Krankenhausfluren sehr einfach realisiert werden.

Breite

  • 6TE (105mm)

Sonstige Funktionen und Vorteile

  • Lampenschonende Softstart-Funktion durch Begrenzung des Anlaufstroms auf 50A
  • Integrierter thermischer Überlastschutz
  • Alle Dimmer unterlaufen in der Fertigung eine aufwendige Einzelprüfung und erfüllen sogar SELV-Kriterien durch galvanische 4kV Trennung (üblich sind bei den meisten Herstellern nur 2.5 kV).
  • Geringe Verlustleistung.  Eine Reihe von Innovationen reduzieren die Verlustleistung deutlich. Das wiederum bedeutet eine geringere thermische Belastung der Bauteile, besonders in anspruchsvollen Projekten und als Ergebnis eine weiter gestiegene Lebenserwartung. Sogar bei Volllast liegt die Verlustleistung unter 9W.
  • Anschlusstechnik für eine schnelle und flexible Verkabelung. Die Anschlussklemmen sind ein wichtiges Merkmal eines guten Dimmers. Die neue Klemmentechnik der DIMMTRONIC Hutschienengeräte deckt zuverlässig die komplette Bandbreite von massiven Netzleitungen bis hinunter zu feinen Steuerleitungen ab: Von 2 x 2.5mm2(oder 1 x 4.0 mm2) bis hinunter zu feinen 0.5 mm2 Litzen. Das spart Ihnen bei der Installation Zeit und garantiert dauerhaft gute Verbindungen.
  • Made in Germany

Downloads:

Filter
DIMMTRONIC

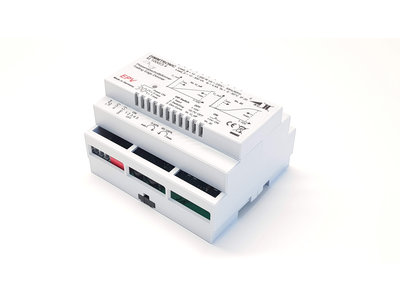

230V Phasenabschnittdimmer 1.000W DIMMTRONIC M1000 3.4 zum manuellen Dimmen & Schalten (Taster) oder 0-10V / 1-10V Betrieb
Leistungsfähiger Phasenabschnittdimmer für manuellen Tastbetrieb oder für Dimmen über 0-10V / 1-10V Steuerspannungen. Geeignet für kapazitive und ohmsche Lasten. Weitere Details in der Beschreibung unten.
* €178,30 * UVP
(€212,18 Inkl. MwSt.)
-50%

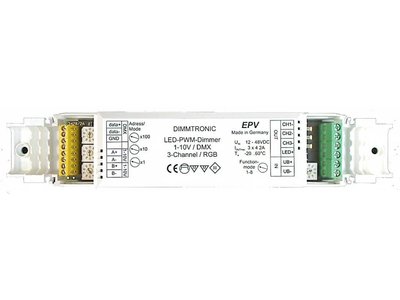

DIMMTRONIC 3-Kanal LED-Dimmer PWM, 1-10V und DMX, 3 x 4A
