230V Phasenabschnittdimmer für manuelles Dimmen oder 0-10V / 1-10V Ansteuerung.

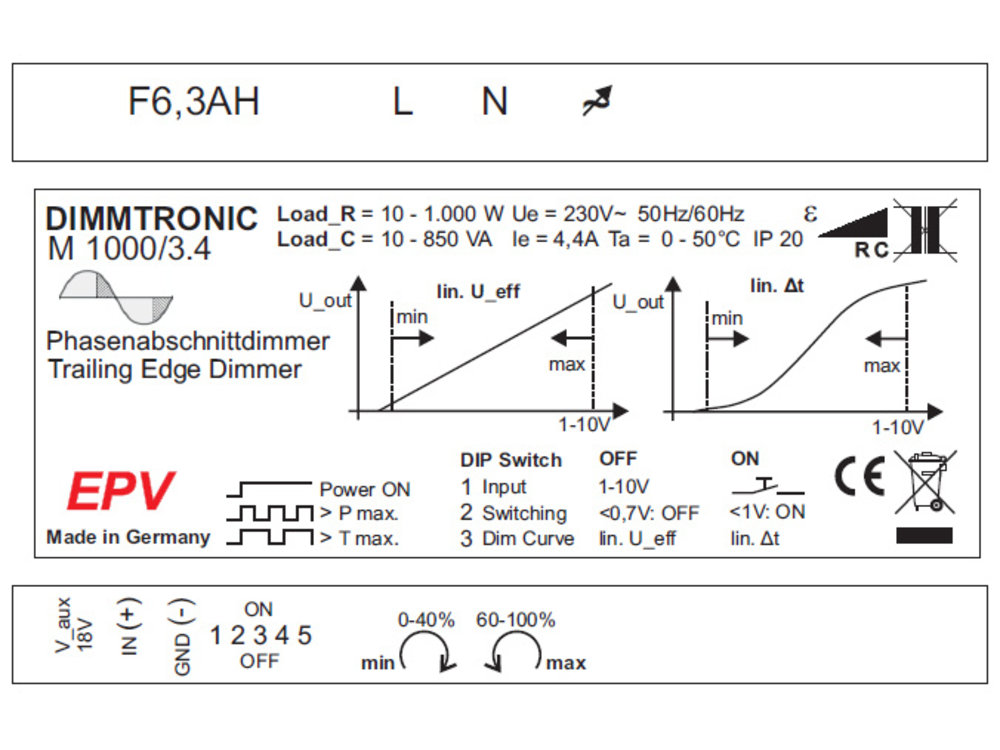

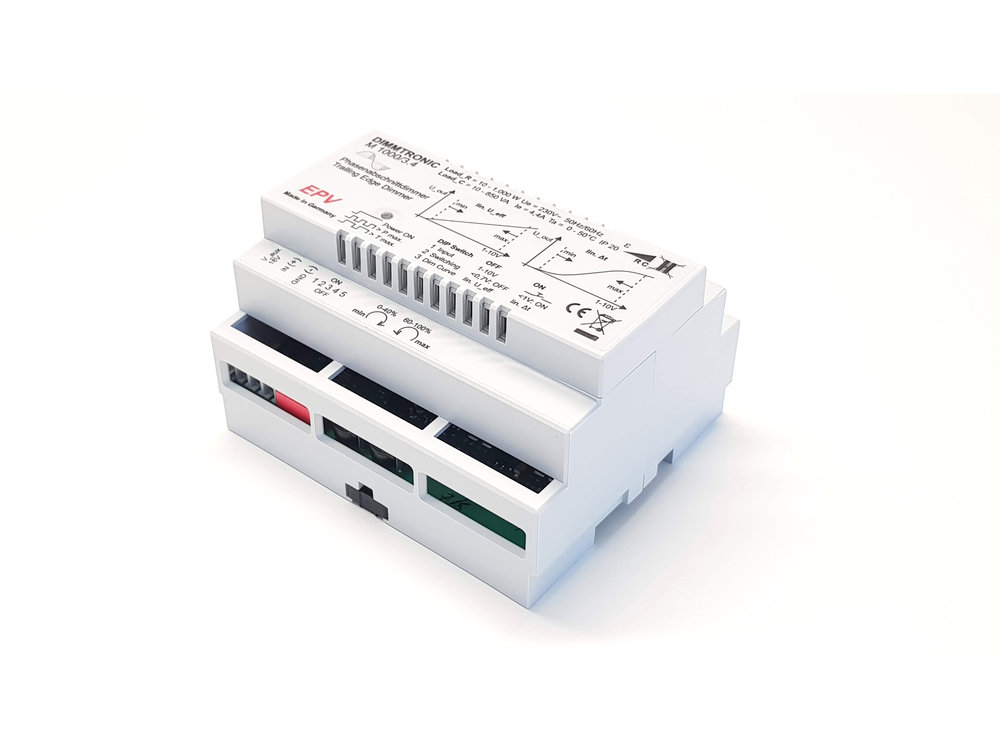

Der EPV DIMMTRONIC M1000/3.4 ist ein leistungsstarker Phasenabschnittdimmer, der speziell für die Anforderungen von Elektroinstallateuren und Elektroplanern entwickelt wurde. Mit seiner Vielseitigkeit und technischen Raffinesse bietet er eine zuverlässige Lösung für anspruchsvolle Beleuchtungsprojekte.

Downloads: Bedienanleitung / Datenblatt

DIMMTRONIC M1000 3.4: Phasenabschnittdimmer 230V / max 1.000W zum manuellen Dimmen (Taster) oder per 0-10V bzw. 1-10V Signal.

Durch 2 Kennlinien und einstellbare Min/Max Werte lässt sich das Dimmverhalten einfach an unterschiedlichste Projektanforderungen anpassen. Durch eine hohe Auflösung der Kennlinie erfolgt das Dimmen weich und gleichmäßig.

Technische Daten

• Ohmsche Lasten:
• min. 10 Watt,
• max. 1000 Watt

• Kapazitive Lasten: 10 VA, max. 850 VA
• Umgebungstemperatur Betrieb: 0 – 50°C
• Eingangsspannung: 230V / 50 Hz
• Einschaltstrom inrush current: 50A soft start
• Gerätesicherung: 3 AH
• Schutzklasse: IP20
• 1-10V Senkenstrom: max 0.5mA
• Verstelldauer (Tastbetrieb) von min zu max: 5 Sekunden
• Artikelnummer: 102680

Tastbetrieb

• Kurztasten = Ein- / Ausschalten.
• Langtasten = Auf- und Abdimmen, jeweils bis in das eingestellte Maximum bzw. Minimum
• Kein automatisches Durchfahren der Extremwerte, damit auch die Endpositionen sauber angefahren werden können.

1-10V und 0-10V Betrieb

• Steuerung per 1-10V oder 0-10V Signal.
• 10V = eingestelltes Maximum (siehe unten)
• 1V = eingestelltes Minimum (siehe unten)
•  < 0,7V: Abschaltung der Last, falls Abschaltung aktiviert ist (siehe unten)

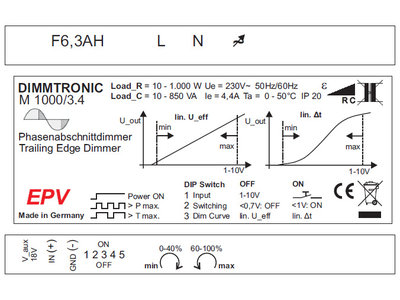

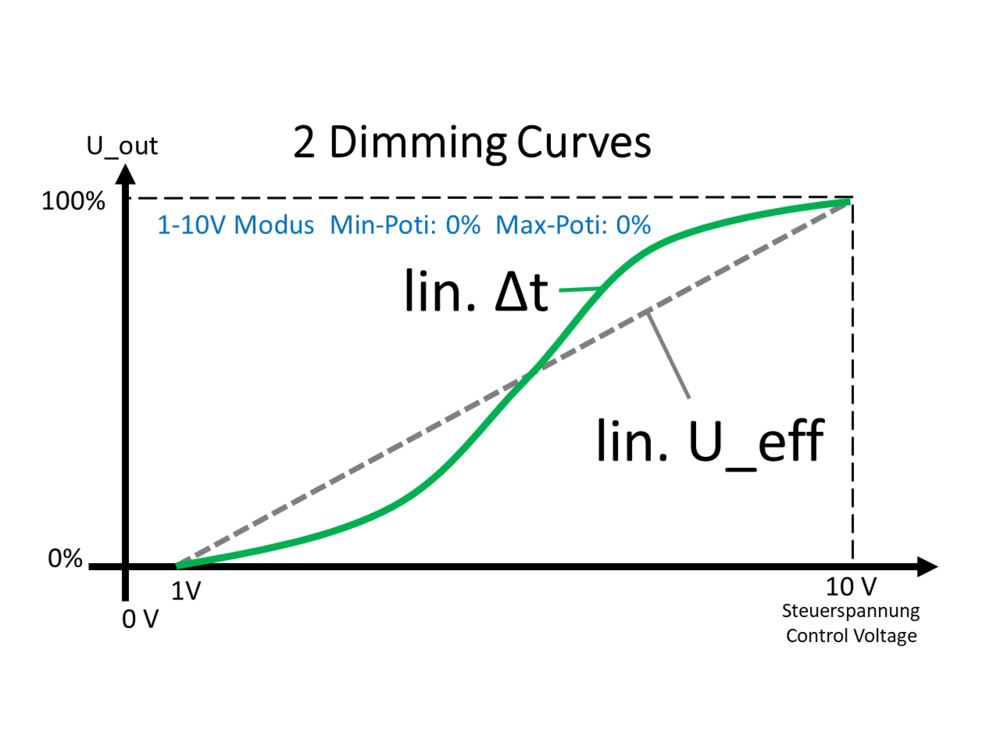

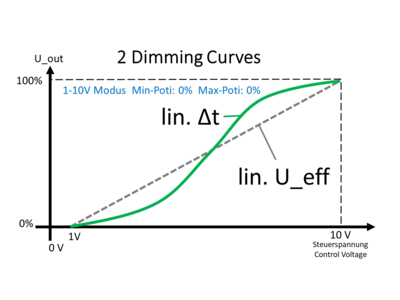

2 wählbare Kennlinien für ideale Beleuchtungsergebnisse in Ihren Projekten

Um mit unterschiedlichsten Leuchtmitteln beste Ergebnisse zu erzielen, bietet der M1000 3.4 Dimmer zwei Kennlinien. Über einen Dip-Schalter wechseln Sie zwischen diesen beiden Dimmkurven:

• Kennlinine 1: Linear: Ausgangspannung U_eff linear zur Steuerspannung
• Kennlinine 2: S-förmig: Ausgangsspannung U_eff proportional zum Dimmwinkel

Minimum und Maximum einzeln einstellbar.

• Minimum einstellbar zwischen 0% und 40%
• Maximum einstellbar zwischen 60% und 100%

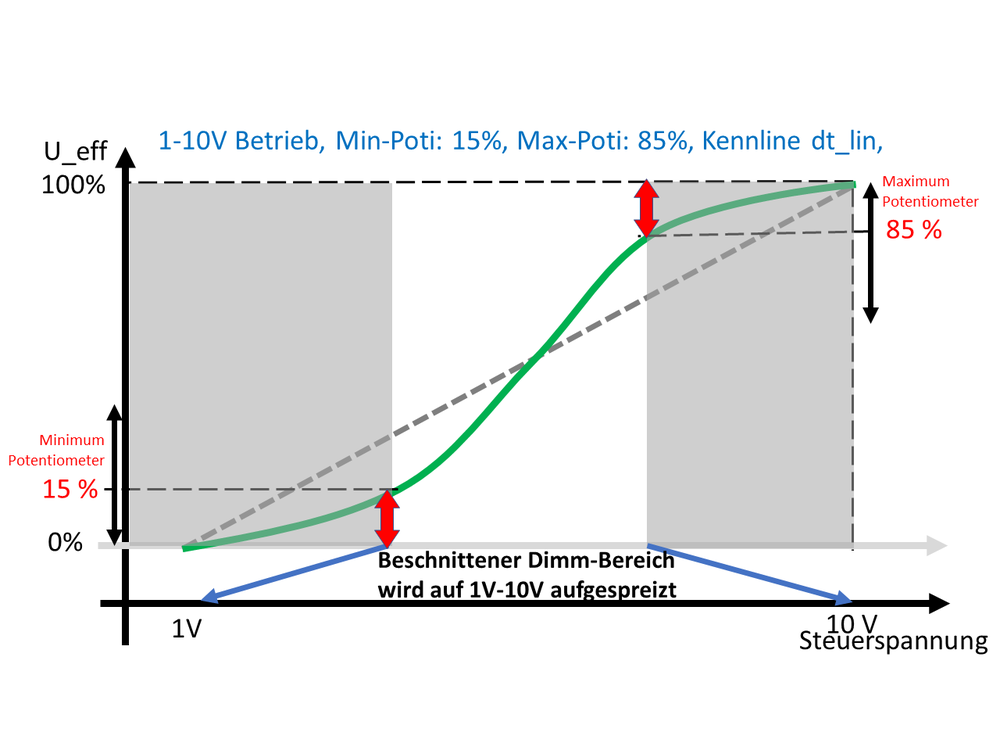

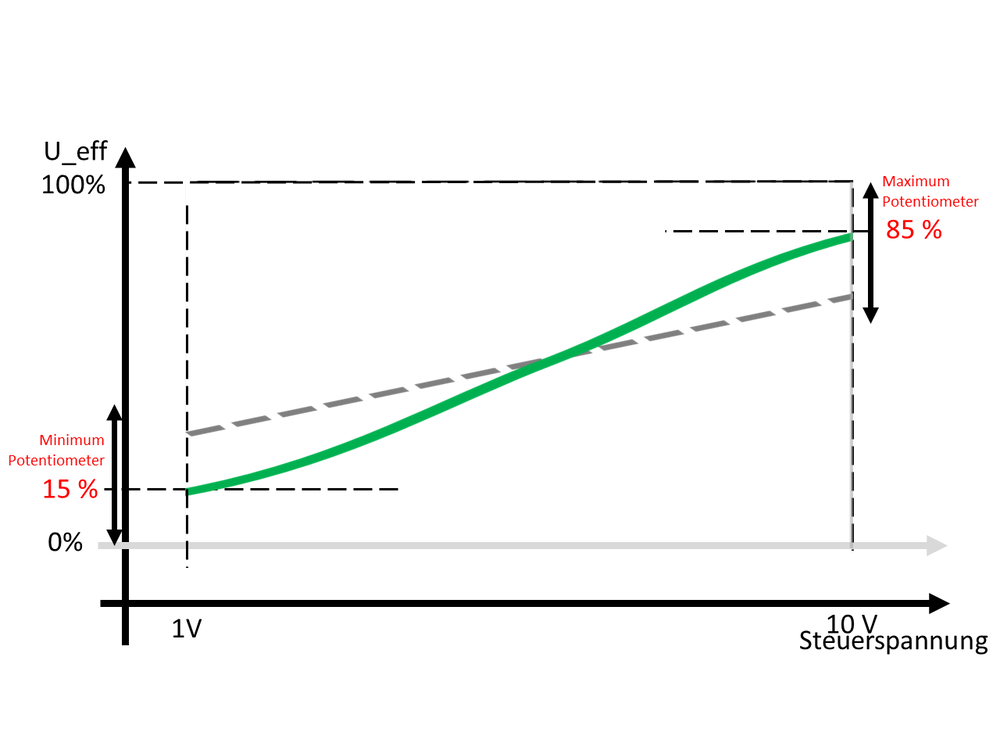

Besonderheit:  Der verbleibende Bereich der originalen Kennlinie wird immer auf die vollen 1-10V Steuerspannung abgebildet. Beim Dimmen haben Sie also trotz gewählter Min- und Max Einstellungen keinen Totbereich. Die neue Dimmkurve nach Beschneidung des Dimmbereichs sieht also so aus:

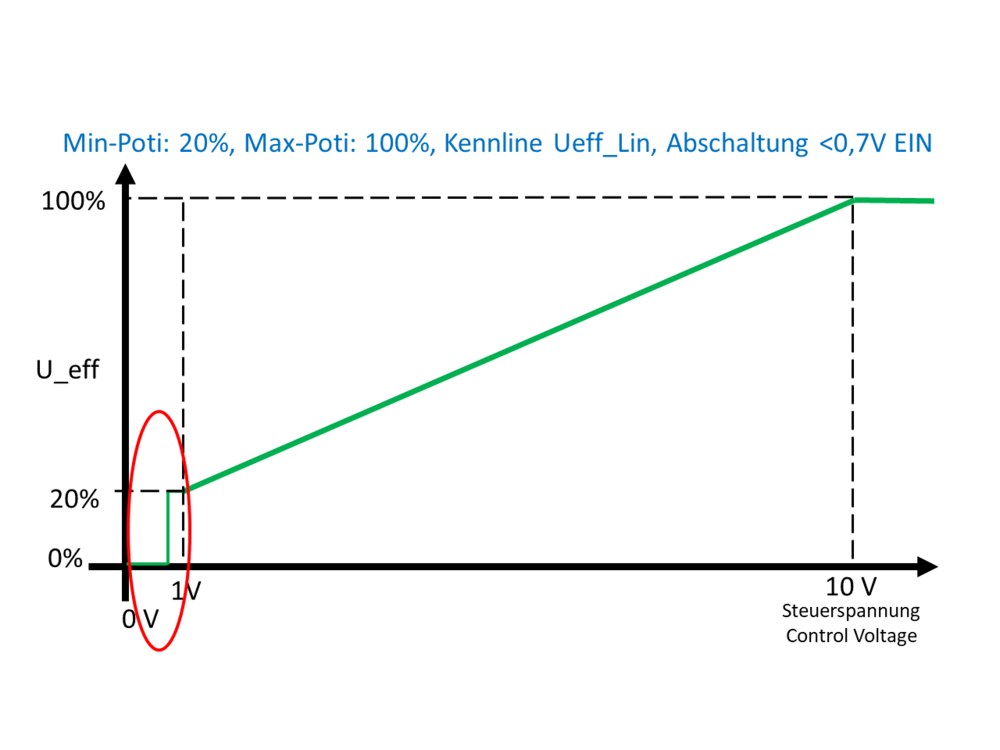

Optionale Abschaltung der Last

Falls über den Dipschalter aktiviert, schaltet der Dimmer die betriebene Last bei einer Steuerspannung kleiner 0,7V komplett ab.

18V DC AUX-Versorgungsspannung

• zur direkten Integration von z.B. EPV Präsenzmeldern der ecos PM24V Reihe
• Anwendungsbeispiel: ecos PM 24V/5K Reihe in MASTER / SLAVE Konfiguration für das präsenzbasierte Auf- und Abdimmen von dimmbarer Beleuchtung in Hotel - oder Krankenhausfluren.

Breite:  6TE (105mm)

Sonstige Funktionen und Vorteile

• Lampenschonende Softstart-Funktion durch Begrenzung des Anlaufstroms auf 50A
• Integrierter thermischer Überlastschutz
• Alle Dimmer unterlaufen in der Fertigung eine aufwendige Einzelprüfung und erfüllen sogar SELV-Kriterien durch galvanische 4kV Trennung (üblich sind bei den meisten Herstellern nur 2.5 kV).
• Geringe Verlustleistung.  Eine Reihe von Innovationen reduzieren die Verlustleistung deutlich. Das wiederum bedeutet eine geringere thermische Belastung der Bauteile, besonders in anspruchsvollen Projekten und als Ergebnis eine weiter gestiegene Lebenserwartung. Sogar bei Volllast liegt die Verlustleistung unter 9W.
• Anschließbare Leitungsquerschitte
• Von 2 x 2.5mm² (oder 1 x 4.0 mm²)
• bis zu feinen 0.5 mm² Litzen.
• Anzugsdrehmoment 0.4 Nm
• Made in Germany
